MS 클라우드 가상머신(VM)의 가상 네트워크 설정 방법

안녕하세요, 내일배움캠프 클라우드 실시간 강의 자료입니다.

가상머신(VM:Virtual Machine)이 네트워크로 외부와 통신을 할 수 있도록 가상 네트워크를 구성해봅시다.

VM 생성시에 기본 가상 네트워크가 만들어지지만, 개발자는 직접 구성하는 방법도 필요합니다.

가상머신이 생성되어 있지 않다면, 아래 링크로 가상 머신을 먼저 생성하고 옵니다.

링크 : MS클라우드 애저(Azure) 가상머신(VM) 설치 방법(Github 가입 for DevOps)

자, 시작해볼까요?



가상 네트워크란?

가상 네트워크(VNet:Virtual Network)은 클라우드의 사용자 네트워크를 나타내는 것입니다.

논리적으로 구분한 가상 네트워크입니다.



가상 네트워크는 아래와 같은 역할을 합니다.

1. VPN(가상 사설망)을 구성해서 관리할 수 있다.

2. 다른 VNet이나 온프레미스 IT 인프라와 연결해서 하이브리드 혹은 크로스-프레미스 솔루션을 구성한다.



위와같은 역할로 어떤 사용을 할 수 있을까요?
1. 전용 VNet을 구성해서, 클라우드내에서 안전하게 서로 통신한다.

2. 데이터 용량을 안전하게 확장할 수 있다.

3. VPN-VM 간의 보안 연결을 한다.

4. 하이브리드 클라우드, 온프레미스 시스템 연결을 안전하게 한다.



이제 구성을 시작해봅시다.

MS 클라우드 포탈 서비스에 접속합니다.

링크 : https://portal.azure.com/

Microsoft Azure

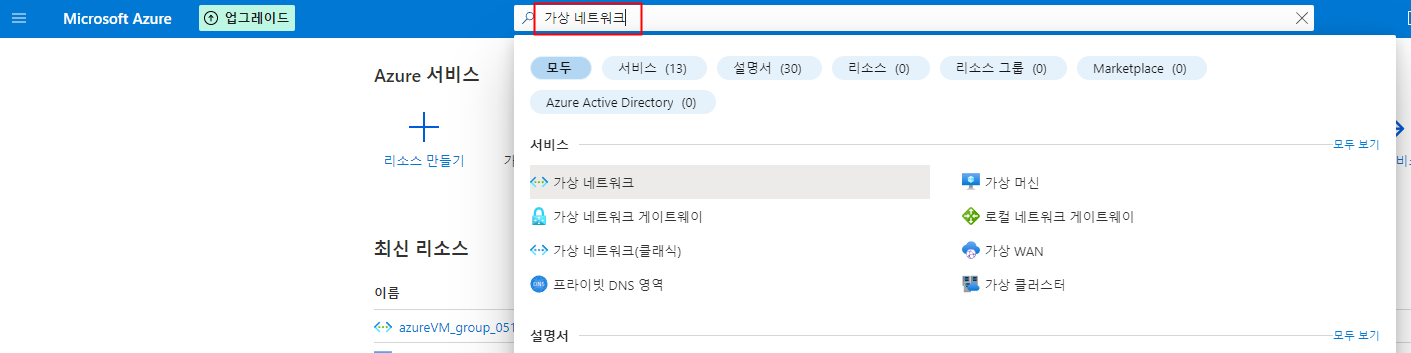

검색창에 가상 네트워크를 검색합니다.

가상 네트워크를 선택합니다.

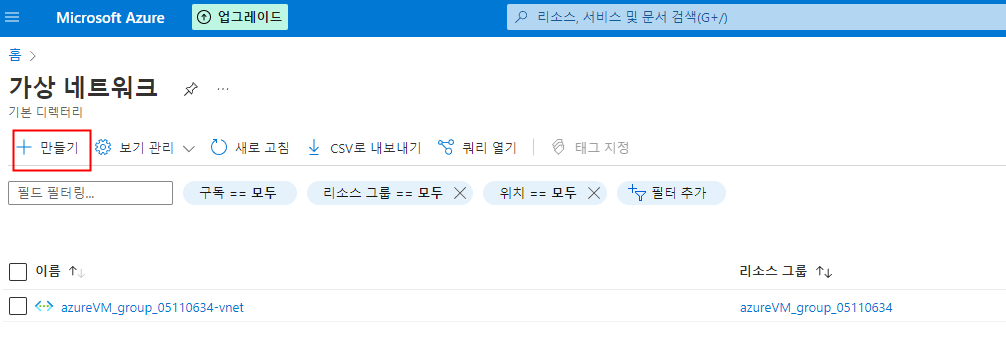

VM을 만들었다면 아래와 같이 가상 머신이 생성되어 있습니다.

만들기 버튼을 클릭합니다.

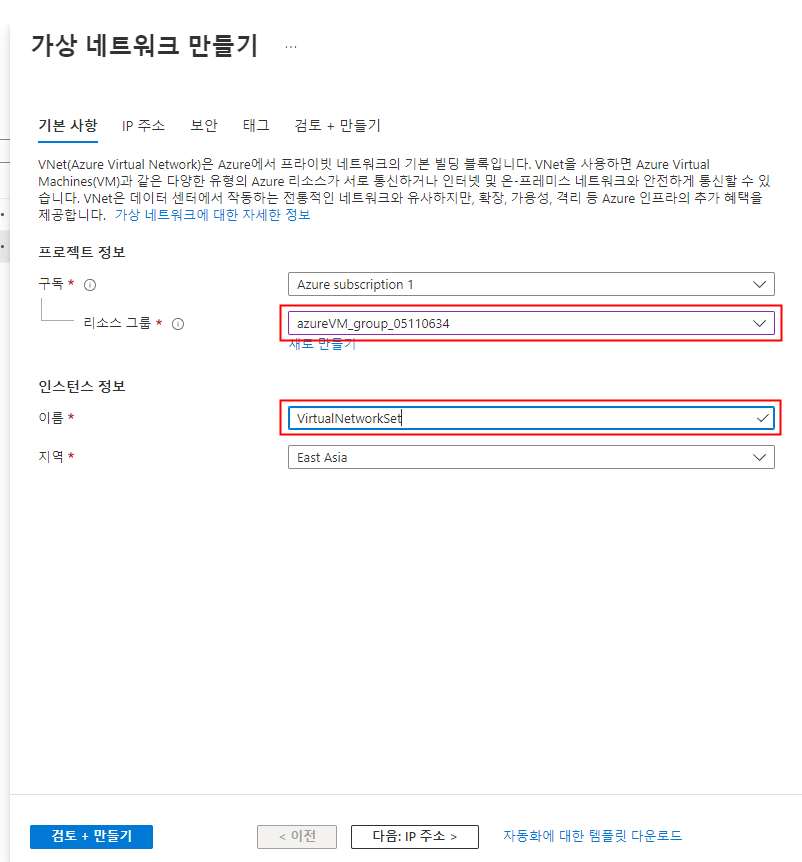

리소스 그룹명(VM에서 생성한 그룹), 이름을 입력합니다.

입력을 한 후, IP 주소 탭을 클릭합니다.



주소값은 어떻게 입력할까요?

주소 범위를 구성하려면 다음 주소 범위를 구성합니다.

RFC 1918에 열거된 주소 범위를 사용하는 것이 좋습니다. 이 주소 범위는 라우팅할 수 없는 프라이빗 주소 공간에 대해 IETF에서 따로 설정한 것입니다.

• 10.0.0.0 - 10.255.255.255(10/8 접두사)
• 172.16.0.0 - 172.31.255.255(172.16/12 접두사)
• 192.168.0.0 - 192.168.255.255(192.168/16 접두사)

다른 모든 IETF 인식 프라이빗, 라우팅할 수 없는 주소 공간을 포함한 다른 주소 공간은 작동할 수 있지만, 네트워크 연결에 문제가 발생할 경우가 있습니다.

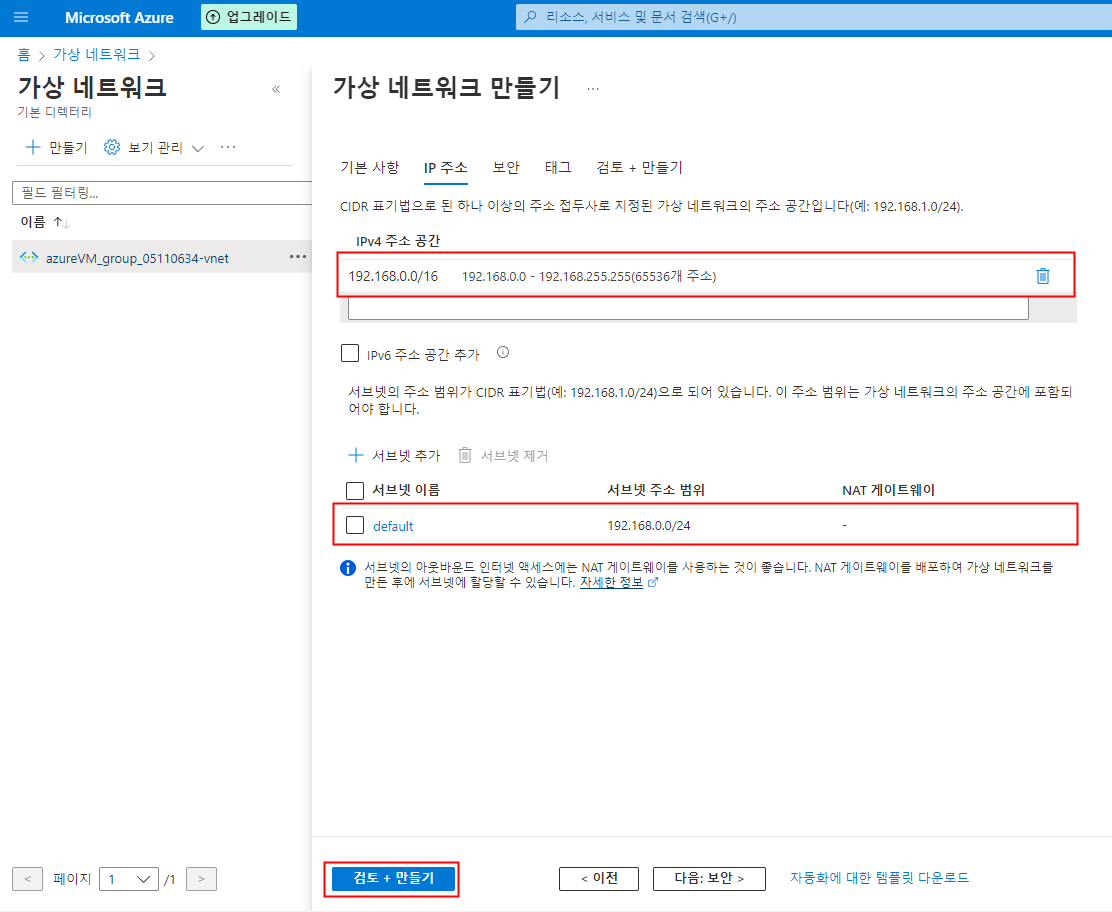

아래에 IPv4 주소 공간과 서브넷 이름을 입력합니다.

칸이 입력이 되어 있으면, 기존 입력값을 삭제하고 입력합니다.

검토+만들기 버튼을 클릭합니다.

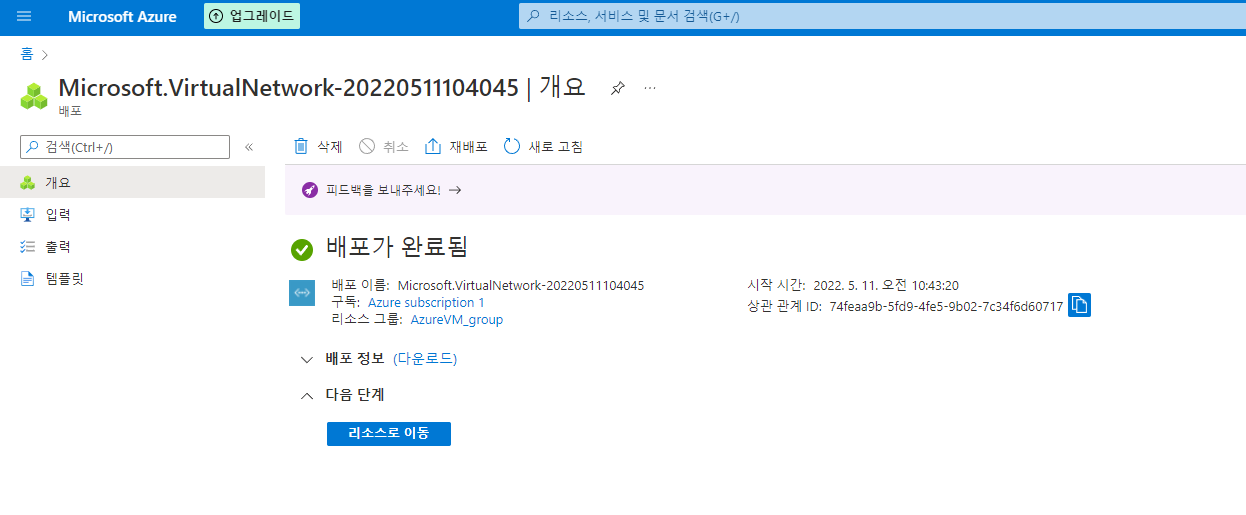

아래와 같이 나오면 성공적으로

가상 네트워크를 만든 것입니다.
